Tulipanowiec

Dzięki połączeniu trzech brył z płaskim dachem i zastosowaniu różnicy
wysokości stanowi ciekawą propozycję dla 3-4 osobowej rodziny.

Cena 7700 PLN

Powierzchnia użytkowa:             156,48 m 2
Powierzchnia zabudowy:            199,7 m 2
Kubatura:                                           807 m 3
Minimalne wymiary działki:      27,18×21,98 m
Wysokość w kalenicy:                  4,49 m
Kąt nachylenia dachu niskiego:   2,86⁰

Informacje o projekcie – warunki techniczne na rok: 2021

Parametry budynku

Pow. użytkowa: 156,48 m 2
Ilość pokoi: 4
Powierzchnia zabudowy: 199,7 m 2

Min. szerokość działki: 21,98 m 2
Min. długość działki: 27,18 m 2
Wysokość kalenicy: 4,49 m

Kąt nachylenia dachu niskiego: 2,86⁰

Powierzchnia dachu głównego: 185 m 2
Kubatura: 807 m 3

Ogrzewanie:
Pompa ciepła z wbudowanym zasobnikiem
Instalacja fotowoltaiczna
Ogrzewanie podłogowe we wszystkich
pomieszczeniach
Wentylacja: Mechaniczna

KONSTRUKCJA
  • Zgodna z normami EUROKOD
ELEWACJA
  • Deska elewacyjna, tynk lub blacha na rąbek
FUNDAMENTY
  • Tradycyjne: ławy i stopy żelbetowe
ŚCIANY
  • Szkieletowe drewniane: ściany zewnętrzne wypełnione izolacją termiczną z zewnętrznym poszyciem z płyty MFP 12mm
DACH
  • pokrycie dachu –  membrana dachowa, izolacja termiczna,
    paroizolacja
  • konstrukcja dachu zaprojektowano w postaci drewnianych wiązarów kratowych, dla I strefy wiatrowej i II strefy śniegowej

Rozplanowanie projektu

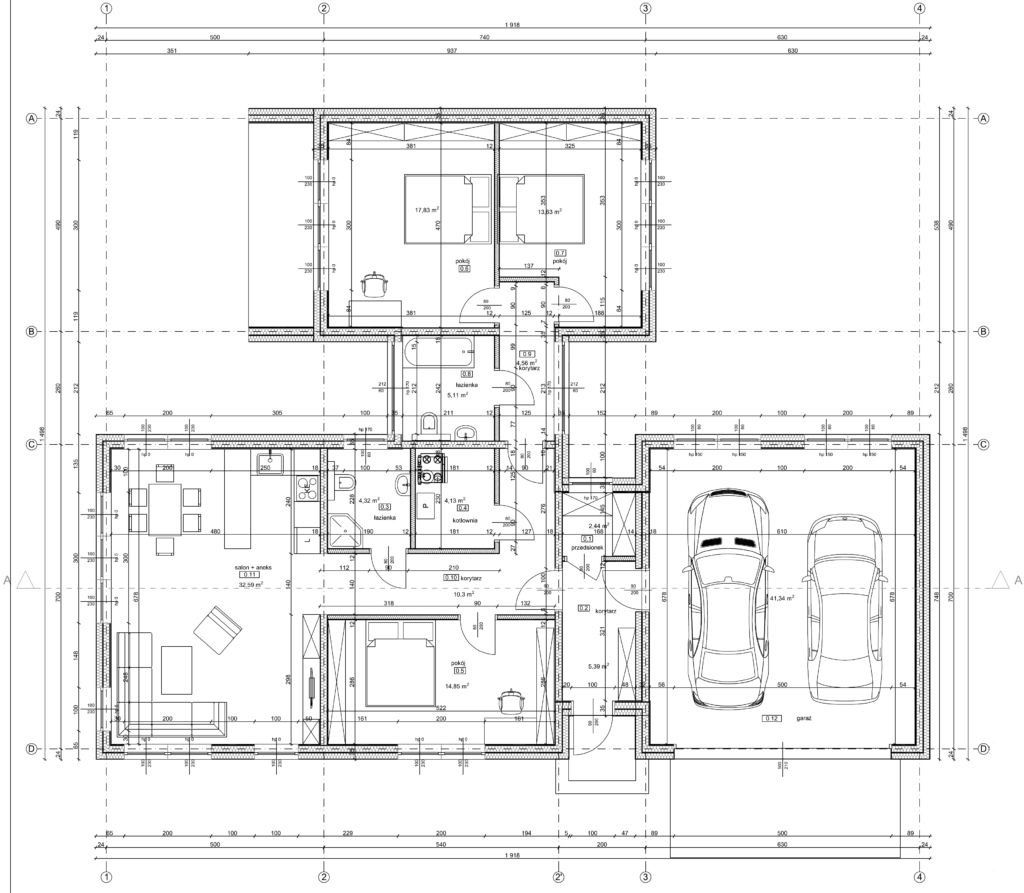

RZUT PARTERU
106,03 m 2

01 PRZEDSIONEK 2,42 m 2
02 KORYTARZ 5,39 m 2
03 ŁAZIENKA 4,32 m 2
04 KOTŁOWNIA 4,13 m 2
05 POKÓJ 14,85 m 2
06 POKÓJ 17,83 m 2
07 POKÓJ 13,63 m 2
08 ŁAZIENKA 5,11 m 2
09 KORYTARZ 5,19 m 2
10 KORYTARZ 5,39 m 2
09 GARDEROBA 10,30 m 2
10 GARDEROBA 2,36 m 2
11 SALON + JADALNIA 32,59 m 2
12 GARAŻ 41,34 m 2

Opis projektu

TULIPANOWIEC to projekt jednorodzinnego domu drewnianego, szkieletowego, parterowego, bez podpiwniczenia.

Dzięki połączeniu trzech brył z płaskim dachem i zastosowaniu różnicy wysokości stanowi ciekawą propozycję dla 3-4 osobowej rodziny.  Minimalistyczna bryła budynku, łączy prostotę, funkcjonalność i wygodę.

Budynek podzielono na trzy części oddzielone łącznikami:
strefę dzienną, strefę nocną oraz garaż dwustanowiskowy. W części dziennej zaprojektowano salon z jadalnią i kuchnią.

Pomieszczenia tworzą razem przestrzeń dogrzewaną w sposób naturalny
promieniami słonecznymi. Przy salonie zaprojektowano łazienkę z oknem dachowym oraz pomieszczenie, które może pełnić funkcje gabinetu, pokoju gościnnego lub pokoju dla seniora.

W tej części budynku zaprojektowano także kotłownię, w której przewidziano m.in. stojącą pompę
ciepła współdziałającą z wentylacją mechaniczną.

Łącznik między strefą dzienną a nocną, stanowi
korytarz z wydzieloną drugą łazienką z oknem.
W strefie nocnej znajdują się dwie sypialnie.

W łączniku między strefą dzienna a garażem mieści
się korytarz i garderoba. Istnieje możliwość modyfikacji garażu na funkcję pomieszczenia
mieszkalnego.

Dach płaski umożliwia montaż paneli PV na stelażach.
Cała bryła budynku zapewnia bardzo wysokie parametry termoizolacyjności, tak istotne w
warunkach wciąż rosnących kosztów ogrzewania tradycyjnego.

Opis projektu

W budynku mieszkalnym jednorodzinnym instalacje ogrzewcze, ciepłej wody użytkowej, również oświetlenia wbudowanego, zostały zaprojektowane w taki sposób, aby ilość ciepła i energii elektrycznej, potrzebnych do użytkowania budynku zgodnie z jego przeznaczeniem, można było utrzymać na racjonalnie niskim poziomie.

Wartości współczynników dla poszczególnych rodzajów przegród budowlanych ( min wg 2021 ):

  • posadzka na gruncie U=0,30 W/m2K
  • ściana zewnętrzna U=0,20 W/m2K
  • dach U=0,15 W/m2K
  • stolarka okienna U=0,9 W/m2K
  • stolarka drzwiowa U=1,3W/m2K

Współczynnik przenikania ciepła dla przegród budowlanych jest zgodny z przepisami techniczno-
budowlanymi.
